DisplayHDR 公式コンプライアンス試験＆ロゴ認証プログラム

当社では、液晶ディスプレイのノーマルHDR試験、有機ELディスプレイのトゥルーブラック試験など、DisplayHDRの認証試験を行っています。HDR対応試験を通じて、製品性能の最適化をお手伝いします。

液晶ディスプレイの通常HDR試験、有機ELディスプレイのトゥルーブラック試験など、DisplayHDRの認証試験を実施しています。HDR対応試験やデバッグを通じて、製品性能の最適化を支援します。

HDR認証試験とプリテスト

  • DisplayHDR 400
  • DisplayHDR 500
  • DisplayHDR 600
  • DisplayHDR 1000
  • DisplayHDR 1400
  • DisplayHDR 400 True Black
  • DisplayHDR 500 TrueBlack
  • DisplayHDR 600 TrueBlack
  • DisplayHDR 1000 TrueBlack (Pre-test only)

詳しくはお問い合わせください。

お問い合わせはこちら

DisplayHDR™ テスト



DisplayHDR™ テスト

HDR（High-Dynamic Range）： エレクトロニクス産業の急速な発展に伴い、テレビやノートパソコンなどの画面の表示品質は向上し続けており、画像のコントラストや彩度が画質に影響を与える最も重要なキーとなっています。DisplayHDRテストは、明るさ、コントラスト、色、シャープネス、ダイナミックな画像など、最終消費者の視覚体験に影響を与える要素に焦点を合わせています。DisplayHDRの最新仕様は、DisplayHDR 1400となっています。詳細については、以下をご参照ください。https://displayhdr.org/

DisplayPort公式認証: VESA

VESA（Video Electronics Standards Association）は、ソフトウェア、ハードウェア、コンピュータ、モニター、部品など280社以上のメーカーで構成される非営利団体です。 主な目的は、デジタルビデオインタフェース技術の標準化です。特に、ここで標準化されたインターフェイスはロイヤリティの支払いが免除されています。VESA協会について詳しくお知りになりたい方は、以下をご参照ください。
http://www.vesa.org/

HDR仕様の最新バージョン

DisplayHDR 1.1 CTS Errata 2 – 9th March 2021

本バージョンでは、主に「True Black Checkerboard」のテスト条件を更新しています。小型パネルの製品能力をより正確に測定するために、更新内容では4×3 Checkboardの試験条件を追加しています。「DisplayHDR認証試験項目と使用機材」をご参照ください。

認証範囲

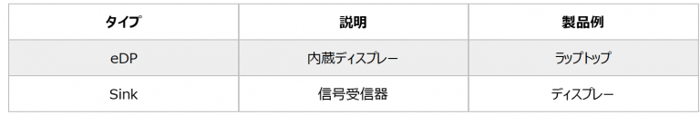

DisplayHDRの認証を行うプロダクトタイプについては以下の例をご参照ください。

Displya-HDR-test-1-768x127

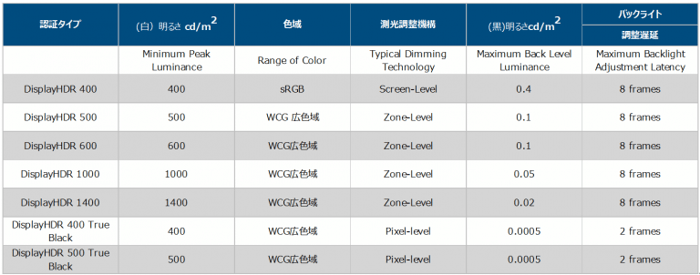

DisplayHDR 仕様

Display-HDR-test2-768x302





DisplayHDR & DP are registered trademarks of VESA

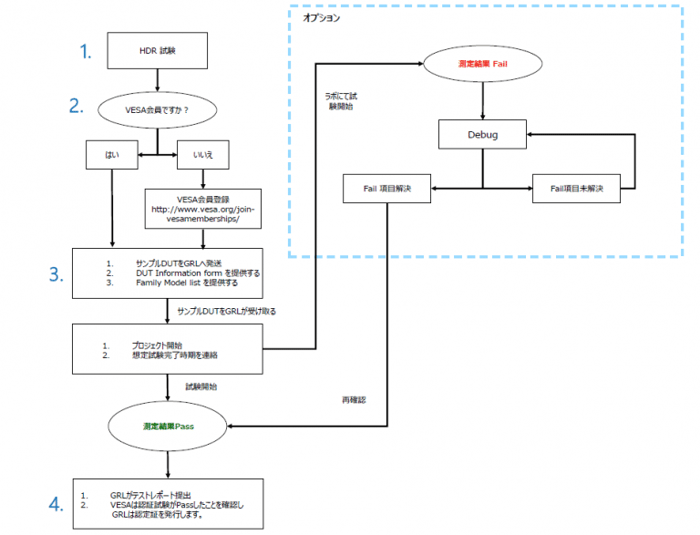

DisplayHDR 認証テストプロセス



DisplayHDR 認証プロセス

DisplayHDRは、主に画面の彩度や明るさの表示をテストします。VESA協会が制定した試験ですが、DisplayPort製品以外でも、HDMI/Thunderboltのインターフェイスを持つ製品であれば、この試験も実施可能です。つまり、このテストはDisplayPort対応製品にのみ認定されるものではありません。



Display-HDR-test-process-768x587





(1) HDR テスト

DisplayPortまたはAlternat-mode機能に対応した製品の場合、DisplayHDR認証テストの前に、DisplayPort認証テストに合格していなければなりません。

(2)VESA会員登録

貴社が協会に加盟しているかどうかは、下記の協会のホームページで確認することができます。
http://www.vesa.org

登録がない場合は、会員登録の申請を以下より行って下さい。
https://vesa.org/join-vesamemberships/ (Online Application)

VESA年会費の支払い方法は、会社の年間売上高に応じ、支払いは米ドル建てです。


※DisplayPortまたはAlternat-mode機能に対応した製品の場合、DisplayHDR資格取得の前にVESA会員登録とDisplayPort認証に合格する必要があります（HDMIインターフェイスのみの製品の場合もVESA会員になる必要があります）。



(3) サンプル製品の情報提供

(4) テスト合格後

製品がテストに合格した場合。GRLから確認メールが届きます.
VESA公式ページへの掲載を希望される場合、次の手順を行います。
  1. CDFの「Certified Product Website Posting Information」に記入する。GRLでの認証試験に合格した製品は、GRLから合格報告書とともに協会に提出されます。
  2. 製品が認証され、GRLからCongratulation Letter Emailを受け取った後、そのレターを使って、協会の担当者： moderator@vesa.org に直接、製品の協会ウェブサイトへの掲載が必要であることを連絡ください。





DisplayHDR & DP are trademarks of VESA



DisplayHDR 認証テスト項目 & 使用機材



DisplayHDR™ 認証テスト項目

DisplayHDRは、主に画面の彩度や明るさのテストをします。



DisplayHDR 1.1 CTS Errata 2テスト条件追加 - 「4×3 True Black Checkerboard」

  • チェッカーボード・テストの主な目的は、アクティブバックライト調光能力を検出するためです。True Blackはより高いコントラストが要求されるため、この時はTconnやScalarの調光能力が特に重要です。信号データを解析して、バックライトの必要な輝度レベルを確認します。
    出典： Summary of DisplayHDR Specs under CTS 1.1

3

4



DisplayHDR テスト使用機材

  • コニカミノルタ CS-2000A
  • Klein K-10A





DisplayHDR & DP are trademarks of VESA



VESA会員、テストプロセス関連

1. VESA 会員登録の問い合わせ、申し込み方法は？

※DisplayPortまたはAlternate-mode機能をサポートする製品の場合、DisplayHDR資格を取得する前にVESA会員に登録し、DisplayPortの認証に合格する必要があります。HDMIインターフェースのみの製品の場合においても、VESA会員になる必要があります。

貴社が協会に加盟しているかどうかは、VESA協会のホームページで確認することができます。

メンバーは、OEMまたはBranding manufacturersのいずれかを選択することができます。

登録がない場合は、会員登録の申請を以下より行って下さい。

https://vesa.org/join-vesamemberships/ (Online Application).

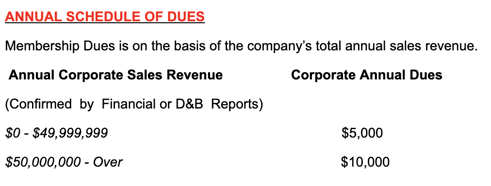

VESA年会費の支払い方法は、会社の年間売上高に応じ、USDでの支払いとなります。

VESA-annual-fee



2. DisplayHDR テストリミットは?

DisplayHDRは、主に画面の彩度や明るさの表示をテストします。VESA協会が制定した試験ですが、DisplayPort製品以外でも、HDMI/Thunderboltのインターフェイスを持つ製品であれば、この試験も実施可能です。つまり、このテストはDisplayPort対応製品にのみ認定されるものではありません。

注）DisplayPortまたはAlternate-mode機能をサポートする製品の場合、DisplayHDR資格を取得する前にDisplayPort認証試験に合格する必要があります。

3. DisplayHDRのロゴを使える条件は?
  • テストの合格
  • VESA DisplayHDR商標ライセンス契約の締結

合格した場合、DisplayHDRロゴの使用にはVESAとのDisplayHDR商標使用許諾契約の締結が必要です。
この書類へのサインは各社1回で済み、追加料金はかかりません。

4. DisplayHDR認証に合格した後の手続きは？

製品がテストに合格した場合、GRLから確認メールが届きます。
VESA公式ページへの掲載を希望される場合、次の手順を行います。

  1. CDFの「Certified Product Website Posting Information」に記入する。GRLでの認証試験に合格した製品は、GRLから合格報告書とともに協会に提出されます。
  2. 製品が認証され、GRLからCongratulation Letter Emailを受け取った後、そのレターを使って、協会の担当者： moderator@vesa.org に直接、製品の協会ウェブサイトへの掲載が必要であることをご連絡ください。
5. DisplayHDR認証合格後、サンプルの引き取りは可能ですか？

DisplayHDR認証テストに合格した場合、サンプルを返却いたします。

6. ファミリーモデルは、再度認定を受ける必要がありますか？

製品に拡張モデルがある場合、ファミリーモデルの要件を満たしていれば、追加のテストは必要ありません。
認証前にファミリーモデル申請書をGRLに提出していただければ、協会への審査に協力します《ファミリーモデル申請書ダウンロード》

製品仕様、事前準備について

1. 「DisplayHDR」と 「HDR10+/HLG」は同じものですか?
いいえ、異なります。 以下の表をご参照ください。


DisplayHDR-Logo-Breakdown

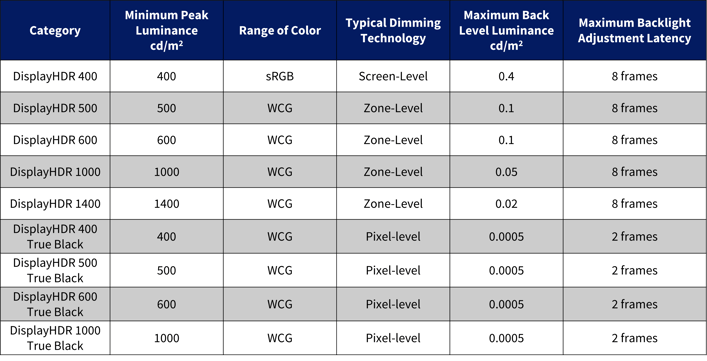

2. DisplayHDR の分類と仕様は?

テストにご応募いただく前に、お手持ちの製品が以下のどの項目に属するかをご確認いただき、以下のフォームに必要事項をご記入ください。

圖片1
