HDMI 2.0 ソースプロトコル・コンプライアンステストの総合的な自動カバレージを提供
概要
製品詳細

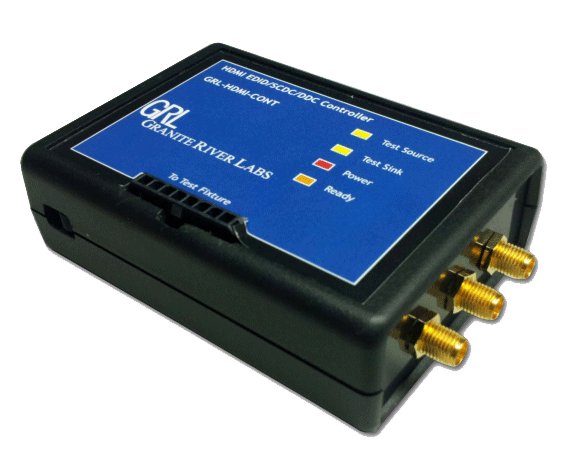

オシロスコープベースのHDMI 2.0プロトコル解析とバグ解析用の唯一のツールであるGRLの HDMI 2.0 ＆ 1.4b プロトコルデコード・コンプライアンステストソフトウェアは、迅速に初期デザインの問題を解決するツールです。
Keysight の最新 Infiniium リアルタイムオシロスコーププラットフォームに対応しており、HDMI 2.0 Source プロトコル・コンプライアンステスト用の最も包括的な自動カバレージを提供しています。 初期デザインのバグ解析のために 従来のオシロスコープの使用制限を越え、タイミングやシグナルインテグリティの根本原因に戻りHDMI 2.0 および 1.4bプロトコルの問題を迅速に解決するために、時間相関のある表示を使用することで、オシロスコープの性能を最大限利用することができます。
開発者がリアルタイムスコープ上でHDMI 2.0 トラフィックをデコードできる唯一のツールで、コンプライアンステスト・スペックに合わせて HDMI 2.0 ソース・コンプライアンステストを実施可能。
強固なフレームグラバの特徴としては、すべての派生データとともに 水平と垂直のブランキング期間を用いてのフレーム全てを表示。時間を節約しながらエラーを減らすことができます。
主な機能
- HDMI 2.0 & 1.4 プロトコルのトランザクションについて詳しく解析可能
- HDMI 2.0および1.4bソースプロトコルコンプライアンステストをサポート
- ボタンをクリックするだけで、HDMI 2.0 & 1.4b ソースのコンプライアンスをオシロスコープでテスト可能
- HDMIプロトコルと物理層の関連付けを行い、問題を迅速特定
- HDMI 2.0ソースプロトコル・コンプライアンスを最も包括的にカバー
- 物理層信号とHDMI期間、ビデオフレームをシームレスにリンク
- フレーム画像と画素の詳細および対応する物理層信号との関連付け
- 詳細なパケット表示により、HDMIリンクの詳細に解析可能

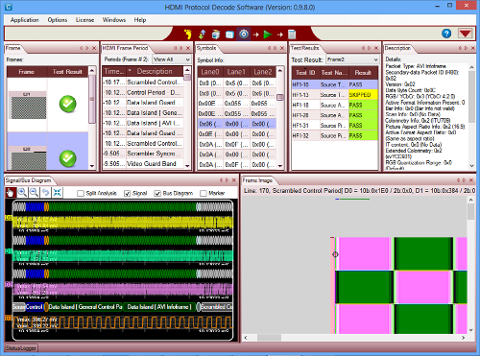

- バスダイアグラムとともに物理層波形を表示
- HDMIのストリーム/フレームを仕様通りビジュアルに表示
- フレームグラバーは、水平および垂直ブランキング期間を完全に表示
- アクティブなビデオ、セカンダリデータパケット、オーディオパケットを読みやすい表形式で表示.
- RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 ピクセルエンコーディングフォーマットをデコード
- 1画素あたり18、24、30、36、48ビットに対応
- オシロスコープの記録長を最適化するため、スクランブル・リセットを使用せずにLFSRを生成します。
- ライブおよび保存された波形をデコード
- パワフルで整然としたUI。
- PDFおよびCSVレポートの自動生成
アプリケーション対応機種
このアプリケーションは、Keysightのキーサイト・テクノロジー90000シリーズ・オシロスコープの全モデルと互換性があります。
