Thunderbolt コンプライアンステスト & ロゴ認証プログラム

GRLは、インテル社から世界で初めて認定された認証ラボです。GRLは、Thunderboltの電気的検証テストや、システム、ドック、モニターなどの機能検証テストを含む、すべての範囲にわたるテストサービスを提供しています。

GRLは、2012年にインテルとアップルから認定された世界初のThunderbolt™認証ラボです。 Thunderbolt 4は、DisplayPort、PCI Express、USB 3.2、PD機能付きUSB-Cを通して最大40Gbps（20Gbps x2）の転送データレートのトンネリングが可能です。

Thunderbolt™ 4システムおよびデバイスのコンプライアンステストとデバッグ

  • Thunderboltトランスミッタ＆レシーバ＆リターンロス電気的テスト
  • USB 3.2電気的テスト
  • DisplayPort電気的テスト
  • PCI Express電気的テスト
  • Thunderbolt機能インターオペラビリティテスト
    • Thunderbolt Device Certificationは、WindowsとmacOSの両方の認証を同時に取得する必要があります。

詳しくはお問い合わせください。

お問い合わせはこちら

Thunderbolt™ テスト

Thunderbolt™ Thunderbolt™認証試験は、GRLの重要なサービスの一つです。GRLは2011年からIntel®およびAppleと協力し、2012年にはIntelおよびAppleから世界初のThunderbolt認証試験ラボとして認定されました。 GRLにはThunderbolt 2（TBT2）、Thunderbolt 3（TBT3）から最新のThunderbolt 4（TBT4）まで、膨大なテスト検証データと経験、そしてプロのテストエネルギーが蓄積されています。 GRLは、Thunderbolt認証および事前認証に必要なすべての試験を実施します。



Thunderbolt™

Thunderbolt™はIntel®で開発された高速インターフェースです。 。USBType-C®コネクタを使用し、PCI Express、DisplayPort、およびUSB Power Deliveryを組み合わせて、最大40Gbpsの伝送速度とデータ、オーディオ、ビデオ、および電力伝送機能を統合しています。 Thunderbolt™インターフェースは、デスクトップコンピュータ、モニタ、外部グラフィックスカード、外部ハードドライブ、ネットワークストレージデバイスなど、広く使用されています。
Thunderbolt™テクノロジーの詳細については、下記サイトをご参照ください。
https://thunderbolttechnology.net/



Intel

Intel インテルコーポレーションは世界有数の半導体企業の1つであり、そのよく知られた発明はプロセッサですが、Intel の統合機能はさらに驚くべきものです。チップの設計と開発から製造能力まで、テクノロジー業界で国際的な評価を得ています。 Intelの詳細については、下記のIntelの公式Webサイトを参照してください。
https://www.intel.com.tw/



Thunderbolt™ 最新仕様

Thunderbolt™ Interconnect Specification Revision 1.5, Draft 0.8, October 2017

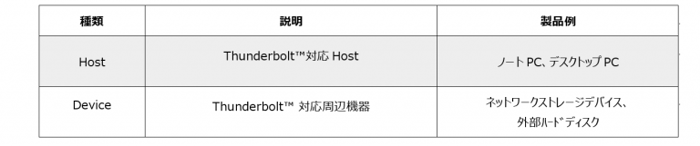

認証範囲
8ThunderboltTM概要-768x161



関連製品

ソフトウェア

GRLは、包括的なThunderbolt™ 4 Electrical Test（電気的テスト）ソリューションを提供しています。現在、Thunderbolt™ 3、Thunderbolt™ 4、USB4の電気テストは、すべて同じテスト仕様（USB4 Electrical CTS）に従ってテストされています。当社が開発したソフトウェアは、Thunderbolt™ 3、Thunderbolt™ 4およびUSB4のテストに対応しており、お客様でセルフテストを行う際の強力なツールとなります。

  • USB4® トランスミッタ・テストオートメーション (GRL-USB4-TX)
  • USB4® レシーバ・キャリブレーション／テストオートメーション：アンリツMP1900A BERT 用 (GRL-USB4-RXA)

ハードウェア

トレーニング

社内テストや環境構築のためのトレーニングを実施しています。詳しくはお問い合わせください。

Thunderbolt™ 4 テスト

また、GRLラボは、インテルから認ホストおよびデバイス製品のTB4認証試験サービスを行うラボとして認定されています。　電気的検証（EV）および機能的検証（FV）試験を完遂するために、専門の試験チームによる効率的な支援を受けることができます。

Thunderbolt™ 4

Thunderbolt™ 3テクノロジーに続き、インテルはThunderbolt™ 4を発表し、新しいノートブック用CPUに統合されました。Thunderbolt™ 4テクノロジー・アーキテクチャとUSB4®プロトコル仕様は、基本的に1つのファミリーです。どちらもThunderbolt™ 3アーキテクチャをベースにしています。　いずれも最大転送速度は40Gbps（20G×2）で、Thunderbolt™ 3とUSB4®に対応しています。 USB3.2、DisplayPort、PCIeなどの複数のプロトコル信号を同一チャンネルにまとめることを主な目的とし、USB Type-Cケーブルで映像、音声信号とデータの同時伝送を可能にします。　また、「Thunderbolt™ 4 Functional Test Specification」では、USB4®デバイスがテストプロジェクトに追加され、関連するテストメソッドが更新されました。

GRL-USB4_USB3.2、DisplayPort、PCIeなどの複数のプロトコル信号を同一チャンネルにまとめる

(Source: https://www.usb.org/)



Thunderbolt™ 4ロゴ

現在、TBTケーブルのみ3または4と表記されており、これはTBT3およびTBT4ケーブルを表しています。　USB Type-Cインターフェース、TBTコンピュータ（Host）、デバイス（Device）には、これまで通りThunderboltアイコン（番号なし）を表示しています

Thunderbolt™ 4ロゴどう表しています_ケーブル



Thunderbolt™ 4 機能

  • USB-C connector で多機能を実現
    • 1つのUSB Type-Cインターフェースで、PCIe、USB3データ、DisplayPortを同時にサポート可能
  • 高速伝送
    • 帯域幅 40Gbps
    • PCIe Gen3 x4 ：最高32Gbps
    • ハードディスクドライブ読み取り速度：最大3000MB/s
    • 4Kディスプレイ2台同時表示、８Kディスプレイ対応（1台）
  • TBT4 ドッキングステーション
    • 4ポートのTBTをサポート
    • トータル電力供給能力：100W
    • コンピュータがTBTドッキングステーションに接続されている場合、キーボードやマウスに触れることでコンピュータをハイバネーションから起動
  • 物理的なDMA攻撃からコンピュータを保護することができるインテルVT-d DMAプロテクション機能



TBT3, TBT4 と USB4®との比較
Thunderbolt™ 4 & USB4の違い

Thunderbolt™ 4とUSB4®は機能的に補完・互換性があります。 Thunderbolt™ 4はPCとその周辺機器への応用にフォーカスしています。 USB4®の機能はPCだけでなく、携帯電話やその他の組み込み型USBホストシステム（Embedded Host）にも利用されています。

次の図は、PCを例にとり、Thunderbolt™ 4とUSB4®がサポートしなければならない最小限の項目をリストアップしたものです。.

最も顕著な違いは、USB4®仕様ではオプションとして扱われている多くの機能が、Thunderbolt™ 4では基本標準となっていることです。

Thunderbolt™ 4 & USB4の違い＿まとめ表

※USB4® 対応製品は、Thunderbolt Compatibleとするかは、選択可能 (10.3125G & 20.625G)



Thunderbolt™ 4 と Thunderbolt™ 3 の認定試験項目の違いについて

TBT4は、「USB4®をサポートしたTBT3」 と言えます。
以下に、HostのTBT EVテストを例に、TBT4、TBT3、USB4の異なる認証テスト項目を整理してみます。

  1. CIO Electrical (高速信号, 10G: 10.3124G / 20G: 20.625G): 全て USB4 Electrical CTS test specificationに準ずる。
  2. パワーデリバリ: USB PD 3.1 に準ずる。
  3. 主な違いは、必要な電力です。Vbus & Vconn を同時に引く場合、下表のような Vbus と Vconn の電圧要件を満たす必要があります。

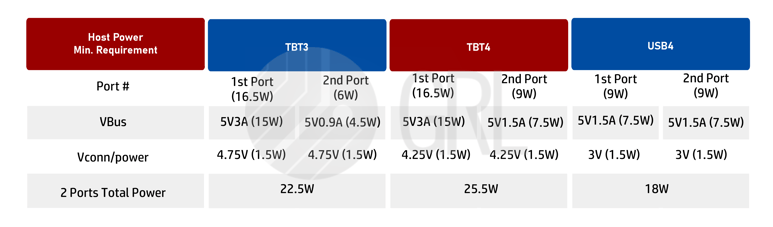

    ※2-ポート ホストパワー最低規格（例）

    Table 1 1-Port Host Power Min. Requirement example-01＿※2-ポート ホストパワー最低規格（例＿

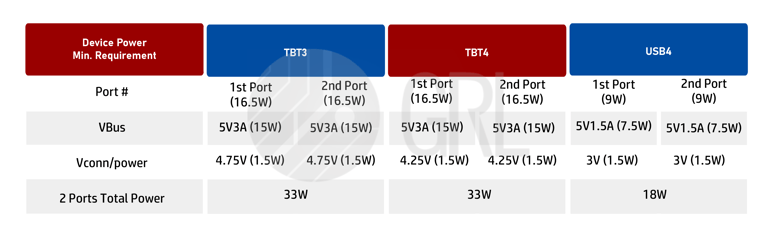

    ※デバイスパワー最低規格（例）
    Table 2 Device Power Min. Requirement example-01＿デバイスパワー最低規格（例＿



Thunderbolt™ 4 認証テスト項目 Test Items

Thunderbolt™ 4 認証テスト項目 Test Items



最近、TBT FV試験について、多くの方から試験項目についてもっとよく知りたいとのご要望を受けるようになりました。TBT FVテスト項目と目的をよくご理解できるように、＜Thunderbolt™テスト項目、使用機材＞で解説していますのでご覧ください。

Thunderbolt™ 4に関するFAQ

1.Thunderbolt™ 4とUSB4®の電気的試験項目と試験内容に違いはありますか？

  • 電気的試験（Electrical Test）に関しては、同じです。　現在、Thunderbolt™ 3、Thunderbolt™ 4、USB4®の電気的テストは、同じテスト仕様 ( USB4 Electrical CTS )に従って実施されています。
    • Thunderbolt™ 4 テストでは次のデータレートでの試験が必要です： 10.0G, 20.0G, 10.3125G, 20.625G
    • The USB4® テストでは、データレート 10.0G & 20.0Gでのテストが必要です。 Thunderbolt™ 3に対応している場合は, 10.3125G、20.625Gのテストも必要になります。
  • VBus/Vconnの電源供給に関して、Thunderbolt™ 4とUSB®4では要件が異なります。



2.Electrical Test以外で、Thunderbolt™ 3とUSB4®のテストの違いは何ですか?

Thunderbolt™ 4およびUSB4®共通なテストは、Electrical Testのみです。 その他のテスト項目は以下のように若干異なりますので、認証テストの際にはThunderbolt™ 4またはUSB4®に対応した認証テストを行います。

  • Thunderbolt™ 4 認証テスト
    Electrical + Functional/IOP テスト
  • USB4® 認証テスト
    Electrical + Functional/IOP + プロトコル+ ロジカルレイヤ + TMU + トンネリングテスト。 USB4® 認証テストについては, <USB4 テスト>を参照ください。

3.USB4®対応製品は、TBT3 とThunderbolt™ 4 & USB4® 認証を同時に取得する必要がありますか？

必要ありません.
Thunderbolt™ 3に対応したUSB4®製品は、USB Associationのテスト仕様に従ったUSB4®認証を取得し、Thunderbolt™ 3に関連するテスト項目を追加すれば結構です。

Thunderbolt™ 認証プロセス



Thunderbolt™ 認証プロセス

Thunderboltの認証プロセスは、ホストとデバイスで若干の違いがあります。

  • Thunderbolt ホスト認証プロセス
  • Thunderbolt デバイス認証プロセス

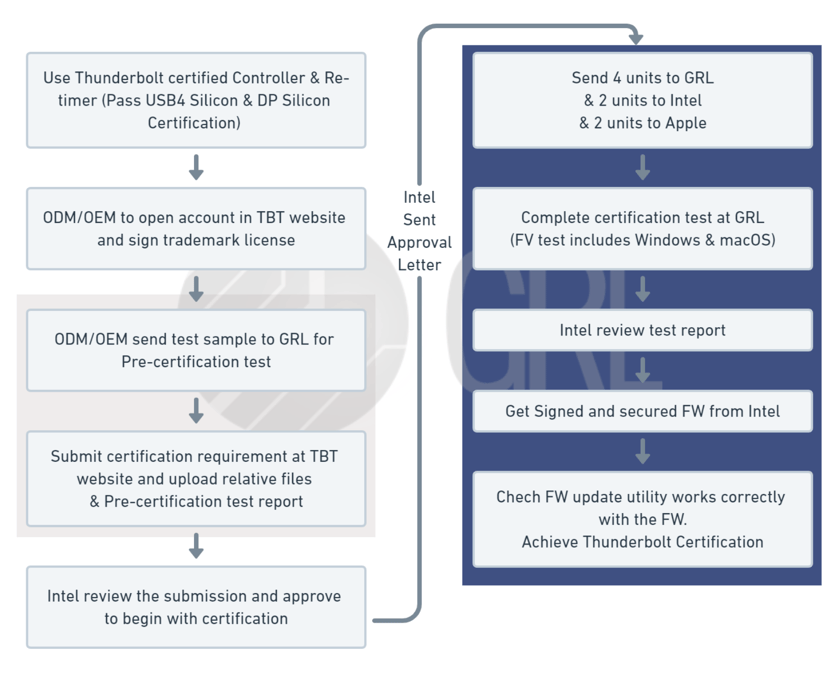

Thunderbolt ホスト認証プロセス

TBT Non-intel platform＿Thunderbolt ホスト認証プロセ＿

(図をクリックするとTBT websiteを表示します)
– ThunderboltホストのFCP (Fast Certification) プロセスがあります。詳細は弊社にご相談下さい。
–Thunderbolt ホストへの助成金制度があります。詳しくはお問い合わせください。

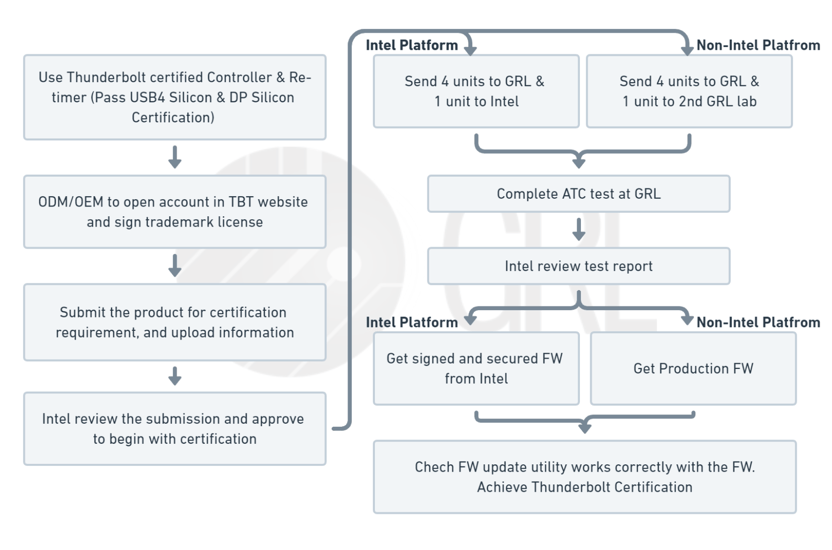

Thunderbolt デバイス認証プロセス

TBT Non-intel platform

(図をクリックするとTBT websiteを表示します)
– ThunderboltデバイスのFCP (Fast Certification) プロセスがあります。詳細は弊社にご相談下さい。



(1)製品情報

テストを開始する前に、以下のフォームに製品の基本情報を入力していただくと、テストをスムーズに実施できます。
– フォームのダウンロード:



(2)テストサンプル

テストには、下記の数量のサンプルが必要です。
  • 認証テスト: フローチャートを参照下さい
  • 事前テストまたはFCP (Fast Certification):
    • ホスト: 2~3 セット
    • デバイス: 4 セット

(3) 最適なプリセット値

インテルは、リンクアップのために、プリセット値を提供します。しかし、DUT設計が異なるため、信号の減衰は同じではありません。　そのため、最適なプリセット値をテストして設定する必要があります。 Thunderbolt™トランスミッタをテストする前に、GRLはお客様のDUTに最適なプリセット値を見つけるお手伝いをします。　お客様から更新されたNVMをご提供いただき、その後のThunderbolt™ トランスミッタのテストでは、この最適化されたプリセット値に基づいてテストを実施します。

Thunderbolt™ 認証テスト項目、使用機材

Thunderbolt™ テストには、 電気的検証（EV）と機能的検証（FV）が含まれます。

  • EV シグナル インテグリティの検証
  • FV 製品互換性の検証

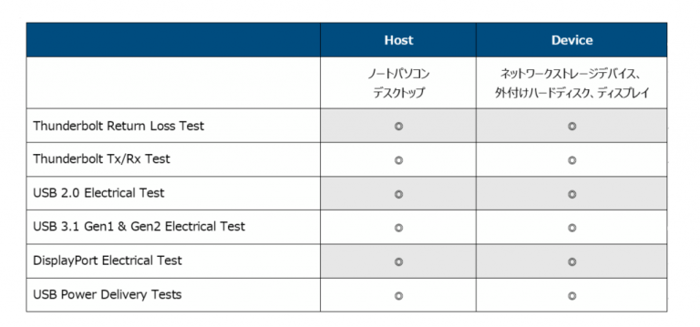

Thunderbolt™ EV 認証テスト項目

Thunderbolt™ EV 認証テスト項目表

※Thunderbolt製品がPCIe、SD Card (UHS-I/UHS-II)、SATA 3G/6G TSGおよびEthernetをサポートしている場合、認証前に関連する電気テストレポート（Pre-EV Report）を提出する必要があります。

Thunderbolt™ FV 認証テスト項目

機能検証（FVテスト）において最も重要なことは、製品の互換性を確保しするため、ユーザーが通常行うさまざまな使用状況を考慮することです。 TBT4システム、テスト用デバイスの他に、TBT3との後方互換性テスト、各種インターフェース（USB 2.0/USB 3.2 Gen1/USB 3.2 Gen2/DP1.2/DP1.4） と各種TBT、DisplayPortケーブル、その組み合わせでの互換性検証も必要となります。

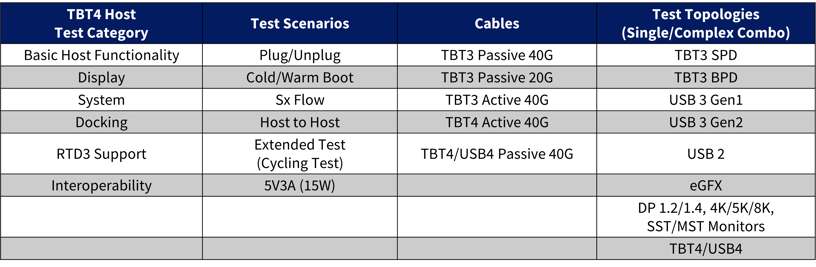

ホスト FV 認証テスト項目

ホストFVテストは、以下の6種類に分類されます。

  1. 基本機能 (プラグ、 スイッチ、 スリープ、ホストドッキングテスト)
  2. ディスプレイ機能(イメージ、サウンド、マルチスクリーン、外部グラフィックカードテスト)
  3. システムテスト(PCIe & DP トンネル伝送、システム／デバイスファームウェア更新、多デバイスの接続、書き込み/読み出し性能テスト)
  4. 拡張ポート(クィック スリープ リカバー、 USBハブ接続、 システム チャージ テスト)
  5. デバイス RTD3 テスト (TBT3/4、 USB3 デバイス、 スクリーン RTD3 サポートテスト)
  6. 互換性テスト (TBT/TBT2 デバイス互換性テスト)

ホスト FV 認証テスト項目

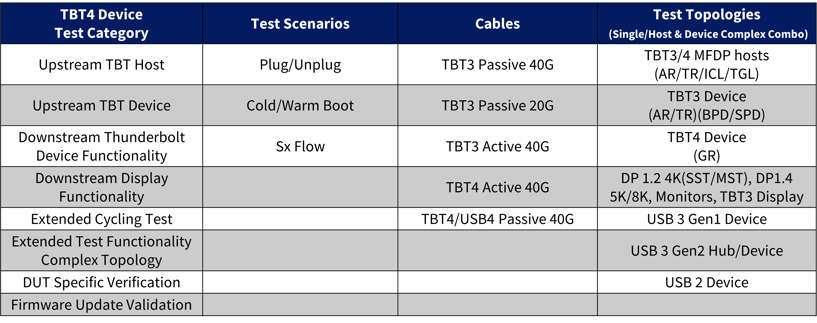

-デバイス FV 認証テスト項目

-デバイス FV 認証テスト項目

Thunderbolt™ EV テスト機材

Thunderbolt 反射損失テスト:

  • Keysight E5071C

Thunderbolt Tx/Rx テスト:

  • Keysight DSOV334A
  • Anritsu MP1800A/MP1900A

USB 2.0 電気テスト:

  • Keysight MSOS254A 2.5GHz

USB 3.1 Gen1 & Gen2電気テスト:

  • Keysight DSOV334A 33GHz
  • Keysight M8020A
  • Anritsu MP1800A/MP1900A
  • Tektronix DPO72004C 20 GHz

DisplayPort 電気テスト:

  • Tektronix BERTScope12500
  • Tek DPO72004C 20GHz
  • Artek CLE-1000-A2-V1 Variable ISI Channel
  • RIGOL DSG815 Signal generator
  • Keysight M8020A
  • Keysight DSOV334A 33GHz
  • Unigraf, DPT-200
  • Anritsu MP1900A

USB パワーデリバリテスト:

  • GRL USB-PD-C1
  • GRL USB-PD-C2

Thunderbolt™ FV テスト機材

Thunderbolt™ FV テストは、インテルが提供する認証用装置を使用します。

USB4®、USB、USB-C®、USB Type-C®およびUSB-IFは、USB Implementers Forumの登録商標です。
Intel、Thunderbolt™ 3、Thunderbolt™ 4は、インテルの登録商標であり、研究開発製品です。

免責事項
この情報は、参考としてのみ提供されるものです。この情報は、USB Implementers Forum (USB-IF) の公式な情報ではありません。 USB-IFの公式な情報は、ウェブサイトusb.orgまたはUSB-IFから直接入手することができます。

Thunderbolt™ 認証に関するFAQ

テスト前

1. Thunderbolt™ 認証プロセスと会員申請方法は?

認証プロセス、メンバーシップ申請書、および提出フォームについては、上記のThunderbolt™ 認証プロセスを参照してください。

2. Thunderbolt™ 製品は、認証済みコネクタを使用する必要がありますか r?
はい、認証済みコネクタが必要です。

Thunderbolt™製品には、認証されたコネクタを使用する必要があります。下記よりTBTアカウントにログインして、認定コネクタのリストをご確認ください。

https://thunderbolttechnology.net/developers/cable-contacts

3. Thunderbolt™ 認証テストに事前準備するものは?
  • テストサンプル(ホスト: 2~3 セット; デバイス 4 セット)
  • 製品情報シート
4. Thunderbolt™テスト前の設定と注意点は？
  1. テストサンプルをGRLに送る前に、関連するインターフェイスコネクターを接続し、すべてが正常に機能することの確認をお願いします。
  2. 強制電源オン、強制電源オフ機能が必要です（Thunderbolt™機能を強制的に有効にするため）

テストについて

1. なぜ テストで Preset 値を変更する必要があるのですか？ インテルが提供するプリセットNVMは使用できないのですか？

インテルは、プリセット値を提供します。しかし、DUT設計が異なるため、信号の減衰は同じではありません。　そのため、最適なプリセット値をテストして設定する必要があります。 Thunderbolt™トランスミッタをテストする前に、GRLはお客様のDUTに最適なプリセット値を見つけるお手伝いをします。　お客様から更新されたNVMをご提供いただき、その後のThunderbolt™ トランスミッタのテストでは、この最適化されたプリセット値に基づいてテストを実施します。

2. 私の製品はファミリーモデルですが、テストは必要ですか？

インテルPAEにご連絡下さい。　参考のために製品ブロック図をご提供いただければ、インテルは、お客様の製品に再試験が必要かどうかを判断します。

テスト完了後

1. 認証取得後、インテルのホームページで製品を認証取得製品として確認できますか？

はい、可能です。
下記から、ThunderboltTM認証取得製品を見ることができます: https://thunderbolttechnology.net/products.

2. Thunderbolt認証取得後、テストサンプルの返却は可能ですか？

はい、返却可能です。
認証されたサンプルは、6ヶ月間 ラボに保管され、その後返却されます。
