高解析多媒體影音介面（High Definition Multimedia Interface, HDMI）是一種在家電以及 3C 產品上相當普遍的影音傳輸介面，HDMI 支援高解析度視訊以及多通道高傳真音訊，消費者可以從中獲得更好的影音體驗。同時 HDMI 也支援雙向傳輸的 CEC（Consumer Electronics Control）功能，可以用來控制當下透過 HDMI 線纜連接在一起並支援 CEC 協定的裝置，另外也支援 ARC（Audio Return Channel）功能，顯示器可以利用 ARC 的功能將聲音訊號透過同一條 HDMI 線纜回傳到家庭劇院等裝置，以減少多餘線材的使用。
HDMI 線纜是否符合使用者的需求取決於「線材」及「連接器」兩個部分。線材決定線纜的頻寬，對應到線纜傳送的最高解析度；連接器則決定線纜能夠連接的設備種類。HDMI 線纜能傳輸的資料量取決於 TMDS 通道上時脈的速度，根據最高時脈上限的不同，可以分為下列四種不同的 HDMI 線纜規格：
(1) Category 1 cable
(2) Category 2 cable
(3) Premium HDMI cable
(4) Category 3 (Ultra High Speed, UHS) cable
其中 (1)、(2) 被定義在 High-Definition Multimedia Interface Specification Version 1.4b 中，(3) 被定義在 Premium HDMI Cable Specification 裡，而 (4) 則被定義在 High Definition Multimedia Interface Specification Version 2.1 裡。
HDMI 線纜時脈規格
- Category 1 cable：最高支援的 TMDS 時脈為 74.25MHz，頻寬為 2.25Gbps，可傳輸 720p/1080i 60Hz 的影像。
- Category 2 cable：最高支援的 TMDS 時脈為 340MHz，頻寬為 10.2Gbps，可傳輸 4K2K 30Hz 的影像。
- Premium cable：最高支援的 TMDS 時脈為 594MHz，頻寬為 5.94Gbps，對應到 HDMI 2.1 的最高頻寬，可以傳輸 4K2K 60Hz 的影像。

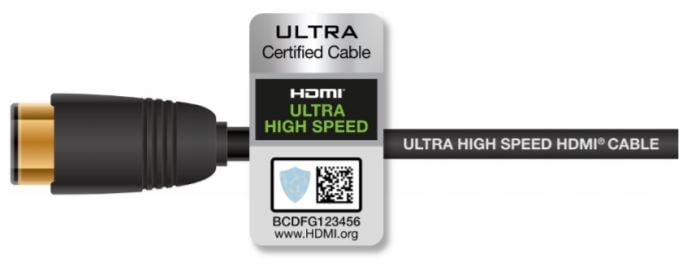

- Category 3 cable（UHS Cable）：除了 TMDS 模式之外，同時也支援 FRL 模式，頻寬最高可達 48Gbps，可以傳輸8K 60Hz 不經過壓縮處理的影像。
當 HDMI 從 1.3 版更新至 1.4 版時，新增加支援乙太網路功能，讓不同裝置透過其連接的 HDMI線纜就能共享網路功能，不需要連接額外的網路線。如果支援此功能的線纜，會在名稱之後加註「附乙太網路」（with Ethernet）的字樣。
另外，針對「車用線纜」（Automotive）HDMI1.4b 規範有其專有的定義。車用線纜由於使用上有其限制，因此支援的頻寬較低，最高時脈只到 74.25MHz（Category 1 Automotive），由於考慮到汽車內部環境通常比室內嚴苛許多，為了能夠承受顛簸、高低溫變化等各項因素，對連接穩定性、抗震、防潮等環境承受度都有一定要求，所以在連接器上會使用機構經過特別設計且尺寸較大的 Type-E 連接器。
HDMI 連接器種類

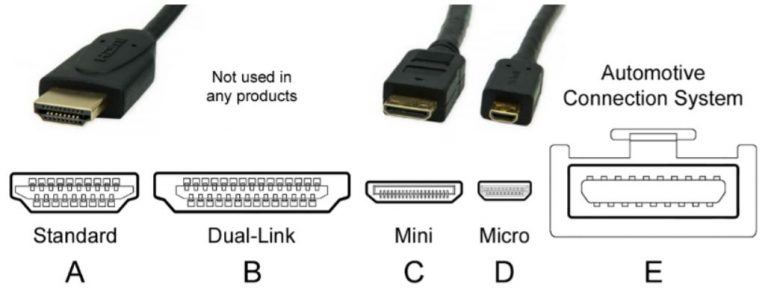

在連接器部分，HDMI 協會共定義了下列五種：
(1) Type A
為市面上最常見的 HDMI 連接器種類，共設計有 19pin，一般筆記型電腦、DVD 播放器、電視、電腦螢幕等設備上都採用此種類。
(2) Type B
設計有 29pin，頻寬為 Type A 的兩倍。理論上能夠傳輸 WQXGA（2560×1600）的高解析度，但是當時的 HDMI 晶片無法運作在那麼高的時脈速度，所以市面上並沒有產品採用。
(3) Type C
又稱做 mini-HDMI 連接器，為 19pin 的設計，但針腳排列成單排，而且有著比 Type A 稍小的體積，有時候會在一些薄型筆記型電腦或是電腦螢幕上使用。
(4) Type D
又稱做 micro-HDMI 連接器，同樣為 19pin 的設計。Type D 介面比 Type C 又縮小了大約一半的面積，很適合數位相機、平版電腦等以輕薄短小設計為訴求的可攜式裝置使用，有時候也會在筆記型電腦上看見。
(5) Type E
此種類專為車用線纜設計，有與其他種類相同的 19pin 設計，差別在線纜相連的地方有著機械鎖的設計，能夠在車輛行進中確保連接的穩定性。是一般消費者在市面上不常見到的種類。
HDMI 線纜適配器

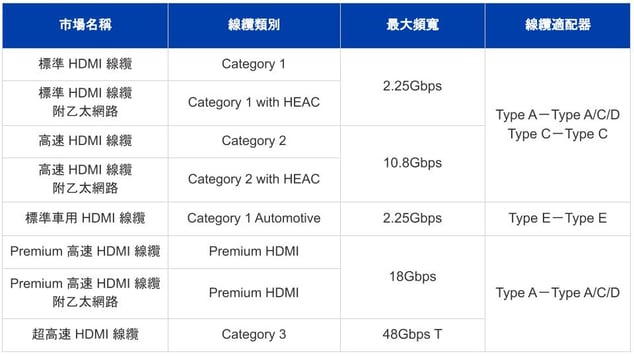

在 HDMI 的規格中，規範了了許多線纜及連接器的類型，如表(1)所示，其中 Type B 連接器由於規格設計上的定義，並沒有受到廠商的青睞，目前採用這類型連接器的產品在市面上是看不到的。目前市場上採用 Type C 及 Type D 連接器類型的產品並不普及，多少降低了廠商使用的意願。最主要的原因還是，消費者在市面上購入的大都是採用 Type A 類型連接器的 HDMI 線纜，所以一般帶有Type C 及 Type D 類型的裝置，必須再額外搭配適配器才能轉接上 Type A 線纜，額外的轉接需求會使消費者在使用上覺得不方便。
表 1
在 2013 年 HDMI 2.0 規格發佈之後，HDMI 介面能夠乘載的最大頻寬來到了 18Gbps，將近 HDMI 1.4 時期 10.2Gbps 的兩倍。但是 HDMI 2.0 的規格當中並沒有新增線纜規格，因此並不存在坊間俗稱的「HDMI 2.0 線纜」。
在短距離的訊號傳輸，訊號衰減尚不明顯，理論上選用品質較好的高速 HDMI 線纜就能夠滿足 HDMI 2.0 的頻寬，但是隨著不同的應用出現，造成距離的增加，甚至超過 5 公尺以上，此時訊號衰減造成的影響就會逐漸明顯。

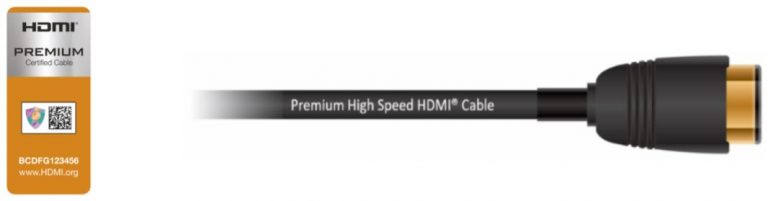

對此，HDMI 協會提出了「Premium HDMI Cable Certification Program」，除了針對 18Gbps 訊號有眼圖測試來確保訊號品質，還規範有電磁干擾（EMI）測試，確保線纜不會釋放或是接收過多的雜訊，減少訊號傳輸時的雜訊干擾，有助於較長距離的傳輸。通過認證的線纜，廠商將可以購買附有專屬 QR Code 的防偽標籤（如下圖）。並且可以根據是否附加乙太網路功能在產品外盒上加註。
最後，隨著 HDMI 規格的更新，為了提供使用者更大的頻寬，最新的 HDMI 2.1 Fixed Rate Link（FRL）模式架構下可以傳輸大量的影音資訊。對線材來說，更高的訊號傳輸頻寬要求意味著更嚴格的品質要求，因此延伸出新的 UHS HDMI 線纜種類與規範。消費者在購買線纜的時候，深入了解自身需求，配合環境選擇最適合的線纜，才能發揮產品的最大效能。
