SAS & SATA Overview

Granite River Labs, GRL
Wing Tseng 曾威華

儲存裝置為 3C 產品中相當重要的一環，目前儲存裝置主要有 HDD (Hard Disk Drive) 或 SSD (Solid-state Drive 或 Solid-state Disk)，那在儲存裝置的傳輸介面又分有：IDE、ATA、PATA、SATA、SCSI、SAS、FC 等等，本篇文章也將圍繞在 SAS 介面上做介紹。

SAS/SATA 介紹

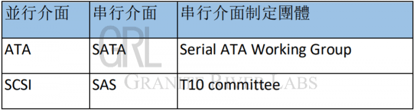

儲存裝置早期有 ATA (Advanced Technology Attachment) 及 SCSI (Small Computer System Interface) 兩種介面傳輸，兩者皆使用並行的方式傳輸資料，為了能夠突破硬體上限制，進而達到更高速的傳輸速率，儲存裝置也發展出使用串行的方式來傳輸資料。兩種介面其發展的串行傳輸介面及制定團體整理如下表：

1-768x205-1

表 1

SATA (Serial ATA) 歷代介面整理如表 2：

2-300x165-1

表 2

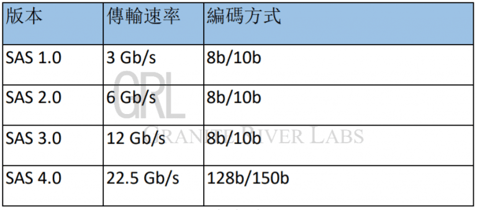

SAS (Serial SCSI) 歷代介面整理如表 3：

3-768x339-1

表 3

SAS/SATA 標準接頭介紹

SAS 及 SATA 的接頭有各式各樣，本篇文章以標準接頭介紹為主。

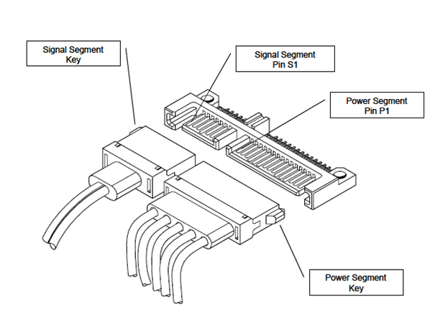

首先是 SATA 的標準接頭，下圖為 SATA 標準接頭公頭，圖中左上到右下為 S1 〜 S7 以及 P1〜P15，S 為訊號腳位，P 為供電腳位：

圖片1 (1)

圖 1

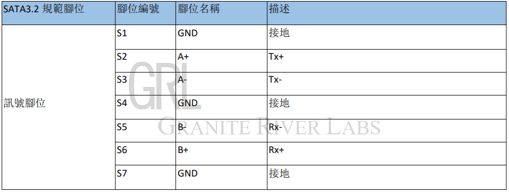

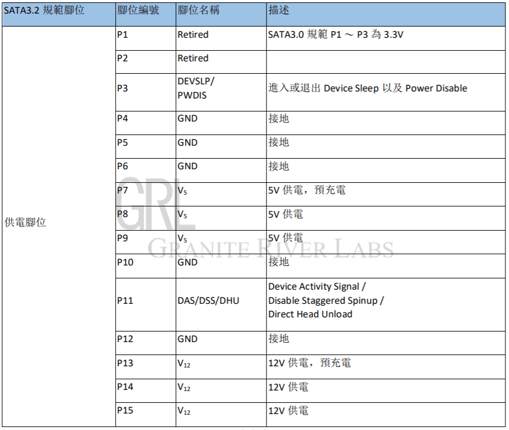

而下表為 SATA 3.2 規範共 22 個腳位說明：

7-May-09-2022-06-20-19-23-AM

表 4、表 5：SATA 3.2 訊號腳位及供電腳位

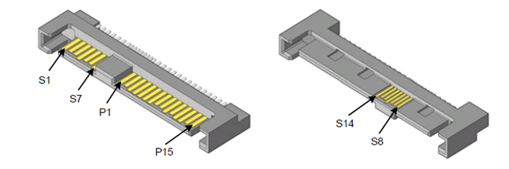

接下來介紹 SAS 的接頭，SAS 有許多種類的接頭，SFF-8639 (U.2) 也為常見接頭之一。以下將使用 SAS 的標準接頭之一：SFF-8482 來介紹，圖中右邊部分為接頭背面。

圖片2 (2)

圖 2：SAS SFF-8482 標準接頭

下方為 SAS 的 SFF-8482 腳位說明：

4-1

5-2

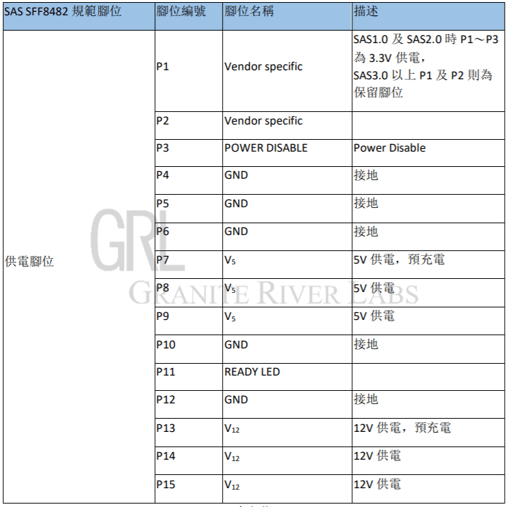

表 6、表 7： SAS SFF-8482 主要訊號、次要訊號、供電腳位說明

參考文獻

Serial ATA International Organization Serial ATA Revision 3.3, 2 February 2016
Serial ATA International Organization Serial ATA Revision 3.4, 27 March 2018
Information technology – Serial Attached SCSI – 4.1 (SAS-4.1) Revision 01, 23 April 2019
Information technology – Serial Attached SCSI – 5 (SAS-5) Revision 01a, 22 February 2019

作者
GRL 台灣技術工程師曾威華 Wing Tseng

擅長 USB、PCIe、SATA 介面測試。GRL 技術文章作者及講師。希望幫助大家順利測試拿到介面 Logo，彼此互相交流共同成長飛翔。
