越來越多的科技產品與我們生活息息相關，所以這些產品的安全性及相容性也變得更加重要。產品經過實驗室測試取得認證，能更有說服力的證明產品品質。在目前常見的介面當中，USB 算是歷史最為悠久也最廣泛應用，所以本篇文章我們將介紹 USB 3.2 的產品認證需要測試哪些項目。
USB 3.2 產品種類

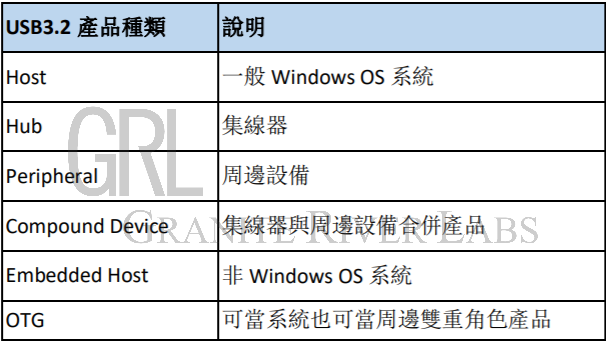

目前 USB 3.2 產品分有 Host、Hub、Peripheral、Compound Device、Embedded Host、OTG 六大種類，各自介紹整理如下表：
表 1
USB3.2 測試項目

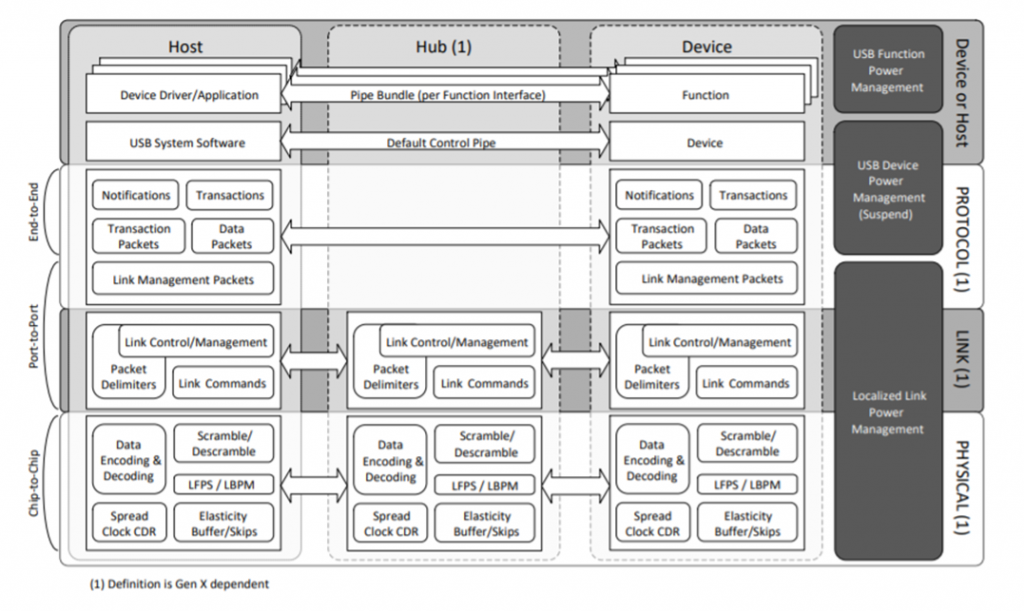

在 USB 3.2 測試項目中分為物理層（Physical Layer）、鏈路層（Link Layer）、協議層（Protocol Layer）及功能性（Function）四種類別測試如下圖：
圖 1（取自 Universal Serial Bus 3.2 Specification）
物理層測試訊號傳送與接收的品質，鏈路層測試與鏈路夥伴溝通的適配性，協議層測試封包傳送的完整性，功能性測試待測物與其他產品的互連功能是否正常。

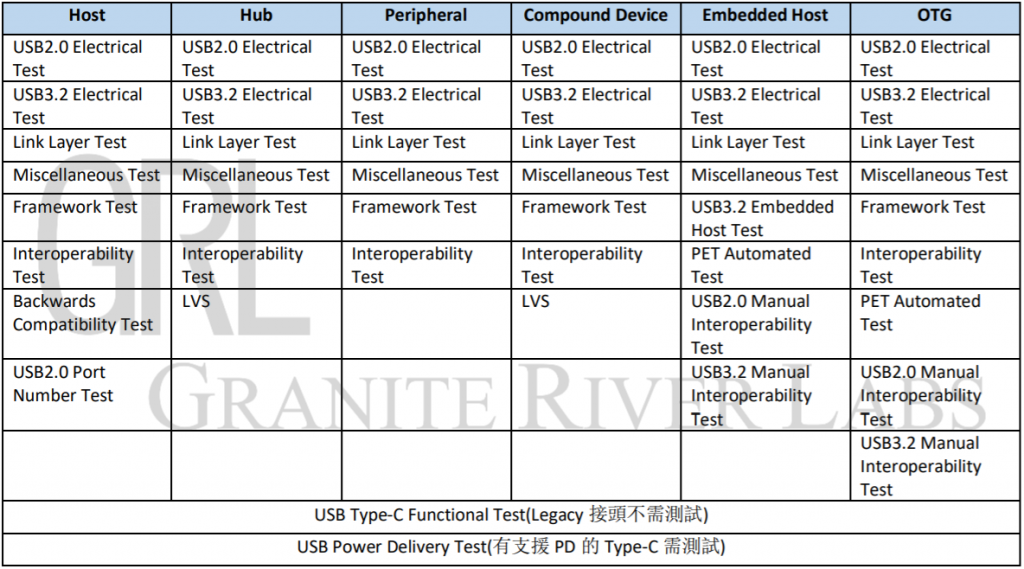

USB 3.2 六種產品類別所需測試項目如表二：
表 2
參考文獻
- Universal Serial Bus 3.2 Specification, September 22, 2017
- Compliance Plan for USB On-The-Go and Embedded Host 3.0, May 10, 2013
作者
GRL 台灣技術工程師 曾威華 Wing Tseng
擅長 USB、PCIe、SATA 介面測試。GRL 技術文章作者及講師。希望幫助大家順利測試拿到介面 Logo，彼此互相交流共同成長飛翔。
本文件中規格特性及其說明若有修改恕不另行通知。
發佈日期 2019/05/20 AN-190520-TW
