隨著無線通訊越來越普及，電磁輻射干擾的問題也越加被重視。依照 USB-IF 的規範，以往是用相容性測試的方法來驗證 RFI 的影響，但相容性測試的判定較主觀，所以至今年四月起（2021.04.01），USB-IF 規定了新的測試項目：USB 3.2 RFI System Level Test。
本文將用多個主題：為什麼要測試、怎麼測試、以及如何判定測試結果，帶您逐步了解 RFI。
為何要測試「射頻干擾 Radio Frequency Interference (RFI)」？
由於無線網路（Wi-Fi）發展成熟，主要分有兩個頻段 2.4GHz 和 5GHz，剛好與 USB 3.2 Gen
1×1 以及 USB 3.2 Gen 2×1 的傳輸頻率 2.5GHz 和 5GHz 相當接近；有時會遇到連接使用 USB 裝置
時造成無線網路通訊欠佳，因此 USB-IF 訂定產品必須通過射頻干擾測試，以確保 USB 裝置在連
接使用時不會過度影響無線網路的通訊品質。除此之外，也驗證了其他無線通訊頻段與 USB 產
品的 RFI 影響，例如：WWAN、LTE 及 5G 手機通訊。
什麼類型的產品需通過 USB 3.2 RFI System Level Test（以下簡稱 RFI 測試）？
符合以下全部條件的產品，皆須經過 RFI 測試：
1. 使用 USB Type-C® 接頭
2. 支援 USB 3.2 Gen 1×1 以上的傳輸速率
3. 產品類型為 Downstream Facing Port (DFP)

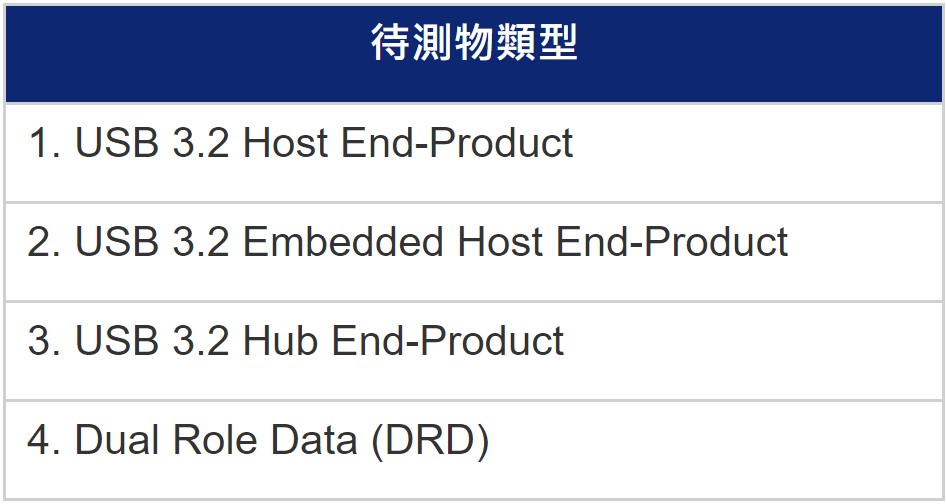

以下為需通過 RFI 測試的待測物類型（表一）：
表 1
測試 USB 3.2 RFI System Level Test 的儀器列表

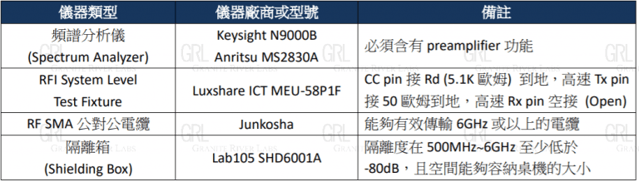

以下為您整理出必要使用的儀器、治具、廠商與型號（表二）：
表 2
USB 3.2 RFI System Level Test 的測試流程

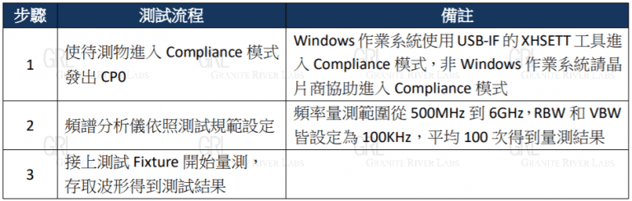

重點測試流程簡述如下（如表三）：
表 3
如何判定 RFI 測試結果呢？

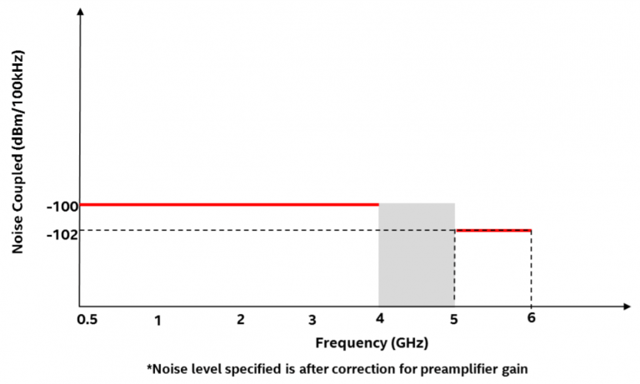

經過上述的測試流程後即可得到測試結果，以下擷取一個測試規範如圖一：
圖 1

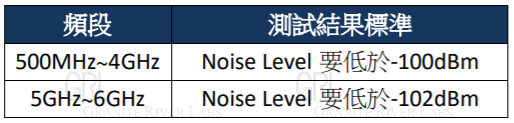

而測試結果判定標準如表四：
表 4
細心的您一定可以發現 4GHz~5GHz 沒有規範定義，這是因為無線通訊目前尚未使用到該頻段。
測試環境

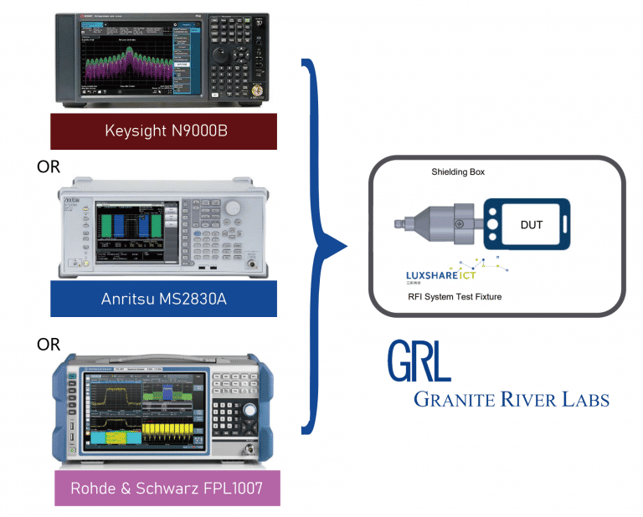

圖 2：標準連接方式

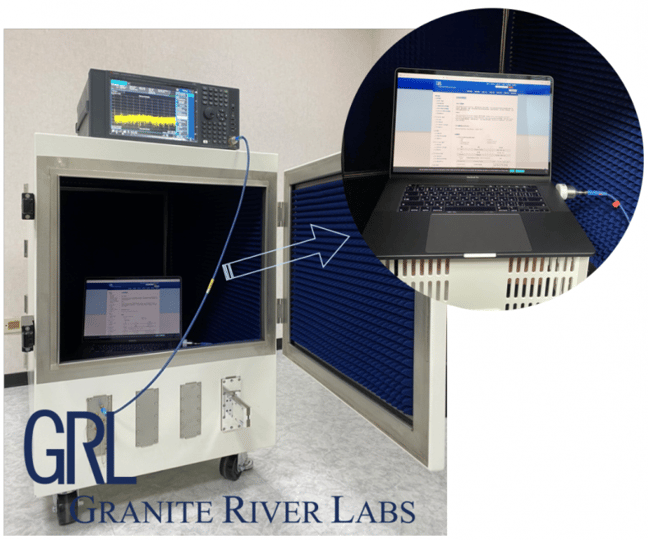

圖 3：GRL 測試環境
參考文獻
- USB RFI System Level Test Procedure, Rev1.0, August 21, 2020
- USB 3.2 RFI System-Level Test Procedure, Rev1.1, November 24, 2020
文章下載
作者
GRL 台灣技術工程師 曾威華 Wing Tseng
擅長 USB、PCIe、SATA 及 DDR 介面測試。
GRL 技術文章作者及演講講師。希望藉由幫助大家順利測試拿到介面Logo，彼此互相交流共同成長飛翔。
本文件中規格特性及其說明若有修改恕不另行通知。
發佈日期 2021/04/08 AN-210408-TW
