PCI Express® (PCIe®) 6.0 接收端自動化校正與測試軟體 (GRL-PXE6-BASE-RXA)

概述和特點

歡迎參考以下相關解決方案：

• GRL PCIe 5.0 接收器測試解決方案（32GT/s、16GT/s、8GT/s），適用於 Anritsu MP1900A BERT 以及 Tektronix 和 Keysight 示波器 (GRL-PXE5-RXA)
• GRL PCIe 傳送端自動化測試軟體，支援Tektronix與Keysight示波器（GRL-PXE-TX）
• GRL PCIe PLL自動化測試軟體，適用於Tektronix與Keysight示波器（GRL-PXE-PLL）

根據 PCIe 6.0 接收器的 PCIe Base 和 CEM 規範快速進行設計測試。

概述

• 自動執行 PCIe 6.0 (64GT/s) Base 和 CEM 規格測試
• 透過簡單按鈕執行 Base 和 CEM 接收器抖動容限測試
• 以 64GT/s 速度執行 PCIe TX 和 RX 連結平衡 (Link EQ) 測試
• 使用業界公認的校準方法來降低技術風險
• 透過快速測試獲得一致的結果

產品簡介

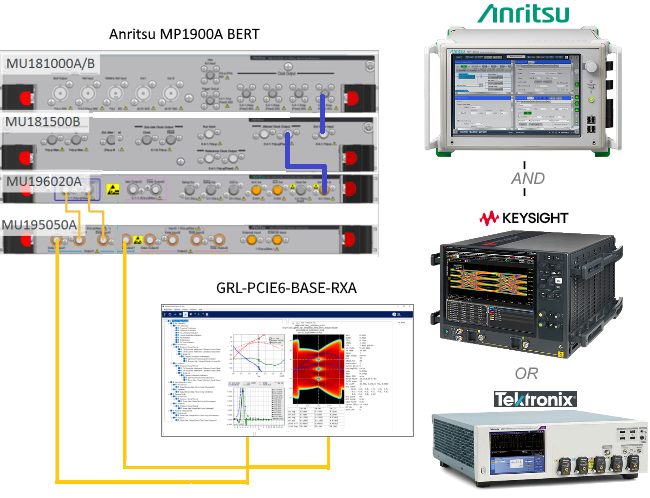

GRL PCIe 6.0 自動接收器測試軟體套件 （GRL-PXE6-RXA）為製造商提供簡單且高效的 PCIe 6.0 主機和附加卡設計測試方案。 此方案相容於與 Anritsu MP1900A BERT 和任何 Tektronix 或 Keysight 即時示波器測試。 GRL-PXE6-RXA 可以單獨或配套的組件訂購：

• GRL-PXE6-RXA：用於依照基本 (ASIC) 規範測試 PCIe 6.0 接收器

• GRL-PXE6-CEM-RXA：用於依照 PCIe 6.0 CEM（卡機電）規範測試終端產品。

協助您大量減少裝置校準和測試時間的 GRL-PXE6-RXA 可在 Windows 7 或更高版本的示波器或 PC 上運作。 BASE-RXA 和 CEM-RXA 受壓接收器眼使用 Seasim 和 SigTest 統計資料眼模擬器，可用於所有受壓眼損傷。 CEM-RXA 還可與 PCIe CEM CLB/CBB 固定裝置搭配使用，並支援 PAM4 訊號和 FEC。 兩個版本均提供抖動容限和邊際測試。 GRL-PXE6-RXA 還能自動將 LTSSM 訓練轉換為環回模式，用於 RX 鏈路均衡誤碼率測量和 TX 鏈路均衡測試。

主要特點

• 根據 PCIe 6.0 Base 和 CEM 規範，自動校準訊號損失，以實現受壓接收器眼高和眼寬

• 使用業界標準工具 Seasim 和 SigTest 進行應力訊號校準

• 自動執行接收器合規性、抖動容限和裕度測試

• 使用規範定義或使用者定義的抖動頻率步長

• 從一軟框架中執行所有 CEM CTS 測試

• 簡單的設定、測試執行和 PDF 文件報告

• 完全可配置，可自訂

• GRL-PXE6-BASE-RXA - PCIe 6.0 (64 GT/s) Base 規格接收器測試軟體
• GRL-PXE6-CEM-RXA - PCIe 6.0 (64 GT/s) CEM 規格接收器測試軟體
• GRL-PXE6-RXA - PCIe 6.0 (64 GT/s) Base 和 CEM 規範接收器測試軟體
• GRL-PXE6-XXX-RXA - FLT 透過 USB 加密狗增加浮動許可

如需正式報價，請聯絡 GRL。

GRL PCIe 6.0 Base 規範接收器測試自動化軟體（GRL-PXE6-BASE-RXA）。
下載連接

GRL PCIe 卡機電 (CEM) 6.0 自動接收器測試軟體 (GRL-PXE6-CEM-RXA) - 用於 Anritsu MP1900A BERT
下載連接
