Die GRL-Labors stellen nach Abschluss der Tests einen Ethernet-Selbsttestbericht aus.
Was sind die IEEE 802.3 Ethernet-Teststandards?
Ein Überblick über die Ethernet-Technologie
Die Ethernet-Technologie unterstützt die Signalübertragung zwischen gängigen Geräten zu Hause und am Arbeitsplatz über ein miteinander verbundenes Computernetzwerk. Die Ethernet-Prüfung stellt sicher, dass Mobiltelefone, IoT-Geräte, intelligente Wearables, Automobile, Desktops, Laptops und Server, die an Netzwerk-Router oder -Switches angeschlossen sind, mit langen Kabeln voll funktionsfähig sind.
Ethernet ist unter der Spezifikation IEEE 802.3 klassifiziert und stellt die älteste und am meisten verbreitete Schnittstelle auf dem Markt dar. Da die Nachfrage nach Rechenzentren steigt, müssen die Ethernet-Spezifikationen auch über die höchste Spezifikation von 400G Übertragungsgeschwindigkeit hinausgehen, um die Marktnachfrage nach Leistung, Übertragungsdistanz und Interoperabilität zwischen Produkten zu erfüllen.
Weitere Informationen finden Sie in den Archiven der IEEE 802.3 Ethernet Working Group: http://www.ieee802.org/3/
Was ist die IEEE?
Das Institute of Electrical and Electronics Engineers (IEEE) ist der weltweit größte Berufsverband, der sich für die Gestaltung einer fortschrittlicheren technologischen Landschaft zum Wohle der Menschheit einsetzt. Der Verband setzt sich aus angesehenen Forschern und Unternehmensleitern zusammen, die neue Standards in den Bereichen elektrische Maschinen, Computertechnik und Informationskommunikation entwickeln und formulieren.
Besuchen Sie https://www.ieee.org/ for more information.
Die neuesten Ethernet-Testspezifikationen
Um die steigenden Standards für Ethernet-Konformitätstests und -Verifizierung zu erfüllen, verwendet GRL umfassende, integrierte Tools, die den neuesten Ethernet-Test-Spezifikationen entsprechen:
- IEEE Std 802.3TM-2018 (Revision von IEEE Std 802.3-2015)
- SFF-8431 Spezifikationen für Enhanced Small Form Factor Pluggable Module SFP+ Revision 4.1, – Jul. 6, 2009
IEEE 802.32 Ethernet Testkategorien
GRL bietet Ethernet-Tests für Host, HUB, Switch und Router an. Einzelheiten zu Broadcasting, Duplexität und Netzwerkschnittstelle sind in der folgenden Tabelle aufgeführt:
- Ethernet Zertifizierungsverfahren
- Ethernet Zertifizierungsprüfungen und eingesetzte Messgeräte
- Ethernet FAQ
Technische Ressourcen
- Anwendungshinweis: Ethernet-Einführung
Werkzeuge für technische Konformitätstests
Software
- PAM4 receiver automated test software Tektronix (GRL-PAM4-RXA)
- SFP+/QSFP+ receiver automated test software Tektronix BERTScope™ (GRL-SFPP-RX)
Welche Schritte sind am Ethernet-Testprozess zu unternehmen?
1. Das Produktinformationsformular ausfüllen
Füllen Sie bitte vor Beginn der Prüfung das einseitige Produktinformationsformular mit den wichtigsten Angaben zu dem zu prüfenden Produkt aus. Bitte beachten Sie, dass die Produktgeschwindigkeit und die Eingabemethode für den Testmodus des Prüfmusters wichtige Angaben sind, die bestimmen, wie die Testparameter ausgeführt werden.
2. Den Selbstbewertungsbericht fertigstellen
Ethernet-Prüfungen und Geräte
Übersicht der Prüfungen
IEEE 802.3 Konformitätstests für 10, 100 und 1000BASE-T Ethernet physikalische Schichten gewährleisten eine zuverlässige Kommunikation über ein Ethernet-Netzwerk. Die Prüfmuster (DUT) werden in bestimmte IEEE 802.3-Modi versetzt, bevor sie mit einem Oszilloskop getestet werden, das eine spezielle Test-Suite der Ethernet-Konformität ausführt.
Bitte beachten Sie, dass eine PHY-Abstimmung für Produkte über 1000BASE-T je nach deren Design erforderlich sein kann. Die Abstimmung muss während der Durchführung von Messungen erfolgen, um sicherzustellen, dass geeignete Einstellungen wie Hervorhebung, Amplitude und CTLE-Einstellungen festgelegt werden. Instabiles Verhalten oder geringe Durchsatzleistung können durch eine schlechte PHY-Leistung verursacht werden.

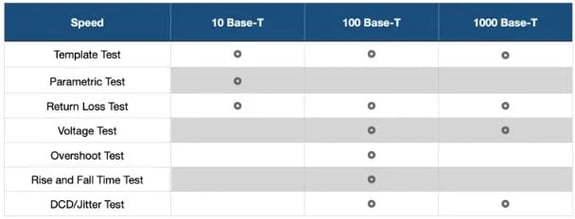

10/100/1000 Base-T Prüfungen

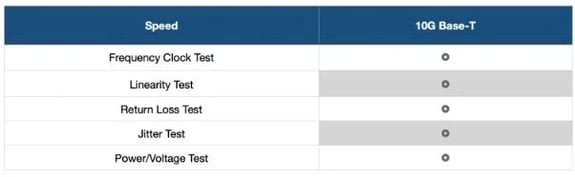

10G Base-T Prüfungen

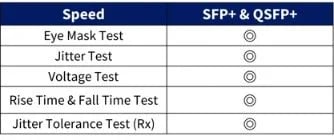

SFP+ & QSFP+ Prüfungen

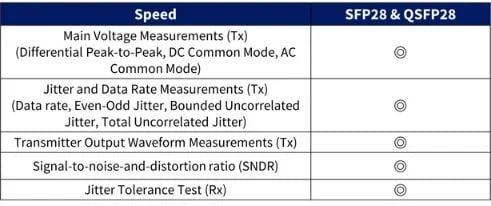

SFP28 & QSFP28 Prüfungen
Ethernet test equipment
10/100/1000 Base-T Prüfungen:
- Keysight DSO9254A 2.5 GHz Oscilloscope
- Keysight E5071C ENA
10G Base-T Prüfungen:
- Keysight DSOV334A33 GHz Oscilloscope
- Keysight E5071C ENA
SFP+ & QSFP+ tests:
- Keysight DSOV334A33 GHz Oscilloscope
- Anritsu MP1900A
SFP28 & QSFP28 tests:
- Keysight DSOV334A33 GHz Oscilloscope
- Anritsu MP1900A
